Historia termometru pokazuje, jak zmieniała się budowa termometru – od prostych rur z wodą reagującą na ciepło aż po dzisiejsze urządzenia elektroniczne i bezdotykowe, które mierzą temperaturę w ułamku sekundy.
Budowa termometru zależy od jego rodzaju: klasyczny model cieczowy składa się ze szklanej kapilary, zbiorniczka z płynem i skali, natomiast nowoczesny termometr bezdotykowy opiera się na czujnikach optycznych podczerwieni, wyświetlaczu LCD i układzie elektronicznym.
Jak zmieniała się budowa termometru na przestrzeni wieków?
Od pierwszych termoskopów po dzisiejsze cyfrowe mierniki temperatury zmieniały się zarówno materiały, jak i sposób działania tych urządzeń. Dawne konstrukcje wykorzystywały głównie rozszerzalność powietrza i cieczy, natomiast współczesne rozwiązania opierają się na czujnikach elektronicznych, fotodetektorach i precyzyjnych układach przetwarzania sygnału.
Termoskopy starożytności: Filon z Bizancjum i Heron z Aleksandrii
Termoskopy Filona z Bizancjum i Herona z Aleksandrii były pierwszymi znanymi narzędziami do pomiaru temperatury. Urządzenia te działały na zasadzie rozszerzalności cieplnej gazów. Gdy temperatura wzrastała, gaz znajdujący się wewnątrz termoskopu rozszerzał się, powodując podniesienie się poziomu cieczy w rurce. Choć te wczesne termoskopy nie miały skali, były one istotnym krokiem w kierunku zrozumienia, jak mierzyć temperaturę. Wynalazki te były również podstawą do dalszych badań nad właściwościami termicznymi materiałów. Filon i Heron, mimo ograniczeń technologicznych, przyczynili się do rozwoju nauki i technologii, które miały wpływ na późniejsze odkrycia.
Pierwsze termometry ze skalą – przełom w renesansie
Renesans przyniósł ze sobą nowe podejście do nauki i techniki, co znalazło odzwierciedlenie w konstrukcji termoskopów. W 1592 roku Galileusz skonstruował termoskop oparty na rozszerzalności powietrza. Było to znaczące udoskonalenie w porównaniu do wcześniejszych urządzeń, ponieważ umożliwiało bardziej precyzyjne pomiary. W 1625 roku Santorio Santorio wprowadził skalę do termoskopu, co pozwoliło na dokładniejsze odczyty temperatury. Te innowacje miały ogromny wpływ na dalszy rozwój termometrii, umożliwiając naukowcom i lekarzom dokładniejsze monitorowanie temperatury w różnych kontekstach. Wprowadzenie skali było przełomowym momentem, który sprawił, że termometr stał się niezbędnym narzędziem w wielu dziedzinach nauki i medycyny.

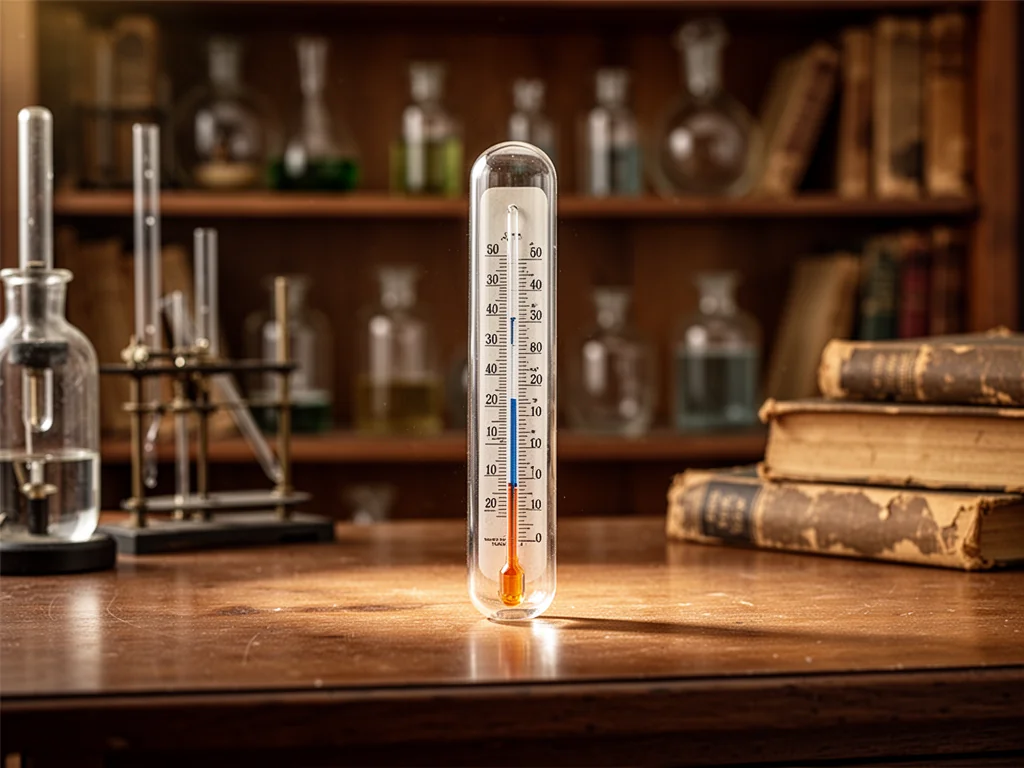

Budowa termometru cieczowego
Klasyczny termometr cieczowy składa się z kilku podstawowych elementów. Główna część to bardzo wąska szklana rurka, czyli kapilara, w której przemieszcza się ciecz pomiarowa. U dołu znajduje się zbiorniczek wypełniony płynem – po ogrzaniu ciecz zwiększa objętość i przesuwa się w górę kapilary, a po ochłodzeniu opada. Na rurce lub na sąsiedniej podziałce naniesiona jest skala temperatury, zwykle w stopniach Celsjusza albo Celsjusza i Fahrenheita jednocześnie.
Przez wiele lat w zbiorniczku używano rtęci, ponieważ ma dużą rozszerzalność cieplną, nie zwilża szkła i pozostaje ciekła w szerokim zakresie temperatur. Z powodu toksyczności rtęci takie termometry zostały jednak wycofane z zastosowań medycznych. Ich miejsce zajęły konstrukcje wypełniane bezpieczniejszymi cieczami, takimi jak alkohole – na przykład izopropanol, barwiony dla lepszej widoczności słupa cieczy. Stosuje się też nowoczesne wypełnienia na bazie stopów metali, na przykład galinstan, który pozostaje ciekły do około -20°C i nie zawiera toksycznych pierwiastków.
Budowa termometru bezdotykowego (na podczerwień)
Nowoczesny termometr bezdotykowy mierzy temperaturę ciała lub powierzchni, rejestrując promieniowanie podczerwone emitowane przez badany obiekt. Cała konstrukcja jest podporządkowana temu zadaniu – od elementów zewnętrznych po wnętrze obudowy.
We wnętrzu urządzenia znajdują się czujniki optyczne, czyli sonda pomiarowa i element odbierający wiązkę promieniowania cieplnego. Optyka kieruje energię na sensor, który przetwarza ją na sygnał elektryczny. Układ elektroniczny wylicza z niego wartość temperatury i przekazuje ją do modułu wyświetlacza. W wielu modelach montuje się także wskaźnik laserowy – ułatwia wycelowanie termometru na konkretny punkt, szczególnie z większej odległości.
Na zewnątrz użytkownik widzi przede wszystkim wyświetlacz LCD, na którym pojawia się wynik pomiaru. Ekran jest często podświetlany w różnych kolorach: zielony informuje o temperaturze mieszczącej się w normie, pomarańczowy oznacza stan podgorączkowy, a czerwony sygnalizuje gorączkę. Obok wyświetlacza i na uchwycie umieszczone są przyciski funkcyjne – włącznik, przycisk pomiarowy oraz klawisze zmiany ustawień czy podglądu zapisanych wyników. Z tyłu obudowy znajduje się osłonka baterii, pod którą najczęściej umieszcza się dwie baterie zasilające układ elektroniczny. Na korpusie znajduje się też tabliczka znamionowa z podstawowymi informacjami o modelu, numerze serii i zakresie pracy urządzenia.
Taki układ podzespołów sprawia, że pomiar jest bardzo szybki – wynik często pojawia się w ciągu około 1 sekundy – a obsługa ogranicza się do naciśnięcia jednego przycisku w odpowiedniej odległości, zwykle 5–10 cm od czoła.
Rozwój precyzyjnych termometrów: Fahrenheit, Celsius i Allbutt
W XVIII wieku Gabriel Fahrenheit stworzył pierwszy precyzyjny termometr rtęciowy. Jego wynalazek zrewolucjonizował pomiary temperatury, umożliwiając dokładniejsze i powtarzalne wyniki. W 1724 roku Fahrenheit wprowadził swoją skalę, która stała się powszechnie używana w krajach anglosaskich. W 1742 roku Anders Celsius zaproponował alternatywną skalę, która z czasem zyskała popularność w Europie i stała się podstawą współczesnych termometrów naukowych oraz domowych.
W 1866 roku Thomas Clifford Allbutt wynalazł nowoczesny medyczny termometr rtęciowy. Udało mu się skrócić czas pomiaru temperatury ciała z około 20 minut do mniej więcej 5 minut oraz zmniejszyć długość urządzenia z około 30 cm do 15 cm. Taka zmiana konstrukcji sprawiła, że termometr stał się dużo wygodniejszy w użytkowaniu, szczególnie w szpitalach, gdzie liczy się szybkość badania i komfort pacjenta.
Nowoczesne technologie i przyszłość termometrów
W XIX wieku technologia termometrii zaczęła się dynamicznie rozwijać. W 1855 roku H. V. Regnault zastosował termoparę, co pozwoliło na bardziej precyzyjne pomiary temperatury w badaniach fizycznych. W 1871 roku Ernst W. Siemens wynalazł termometr oporowy, w którym temperatura jest wyznaczana na podstawie zmiany oporu elektrycznego przewodnika. Tego typu rozwiązania stały się podstawą dla wielu współczesnych przyrządów laboratoryjnych i przemysłowych.
W 2009 roku Unia Europejska wycofała termometry rtęciowe z obiegu ze względu na ich toksyczność. W odpowiedzi na to naukowcy opracowali nowe konstrukcje – elektroniczne i bezdotykowe – wykorzystujące czujniki półprzewodnikowe oraz detektory promieniowania podczerwonego. Najbardziej zaawansowane termometry laboratoryjne osiągają bardzo wysoką dokładność, z niepewnością rzędu ±0,01°C. Medyczne termometry bezdotykowe przeznaczone do domowego użytku mają z kolei typowy margines błędu około ±0,3°C w standardowych warunkach otoczenia. Japońscy badacze skonstruowali też ultramałe termometry, które można integrować z układami scalonymi – pozwala to mierzyć temperaturę na poziomie pojedynczych elementów elektronicznych czy komórek biologicznych.
Nowoczesne termometry są więc nie tylko coraz dokładniejsze, ale też lepiej dopasowane do konkretnego zastosowania – od prostych urządzeń domowych, przez medycynę, aż po zaawansowane laboratoria i przemysł wysokich technologii.
FAQ – najczęściej zadawane pytania
Jak funkcjonowały najwcześniejsze starożytne termoskopy?
Przyrządy te bazowały na zjawisku rozszerzalności cieplnej gazu, który pod wpływem rosnącej temperatury zwiększał swoją objętość i unosił słup cieczy. Urządzenia te nie posiadały jednak żadnej skali do dokładnego odczytu wartości.
Kiedy i dlaczego wycofano z użycia termometry rtęciowe w Unii Europejskiej?
Zakaz wprowadzono w 2009 roku ze względu na szkodliwość i toksyczność rtęci dla zdrowia i środowiska. Ich miejsce zajęły bezpieczniejsze urządzenia elektroniczne oraz modele napełniane m.in. alkoholem lub galinstanem.
Z jakich głównych elementów składa się tradycyjny termometr cieczowy?
Klasyczny model opiera się na wąskiej szklanej rurce nazywanej kapilarą, zbiorniczku z odpowiednim płynem oraz naniesionej podziałce. Pod wpływem ciepła ciecz zwiększa swoją objętość i przemieszcza się wewnątrz kapilary wskazując temperaturę.
Na jakiej zasadzie działają nowoczesne termometry bezdotykowe?
Urządzenia te wychwytują niewidzialne promieniowanie podczerwone emitowane przez ludzkie ciało bądź wybraną powierzchnię. Specjalny czujnik optyczny przetwarza tę energię cieplną na prąd elektryczny, a procesor szybko wylicza i pokazuje wynik na ekranie.
Jakie udoskonalenia w dziedzinie medycyny przyniósł wynalazek Thomasa Clifforda Allbutta?
W 1866 roku skrócił on czas badania temperatury pacjenta z około 20 minut do zaledwie 5 minut. Dodatkowo zmniejszył rozmiar urządzenia o połowę, czyniąc je o wiele wygodniejszym w codziennym użytku szpitalnym.
